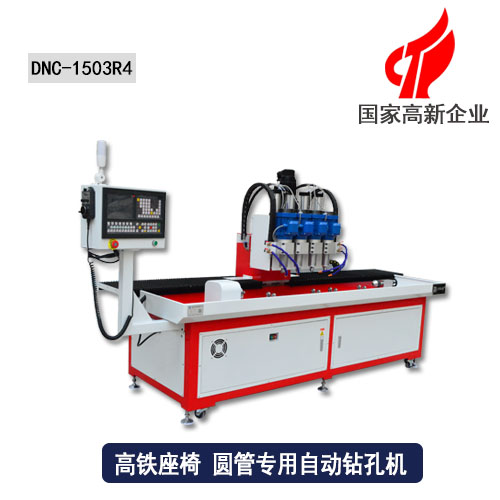

自動圓管鉆孔機
|
|
☆外形尺寸：1503R4
|
|
☆有效行程：1500*360度*100mm
|
|
☆機床重量：約1200kg
|
|
☆鉆孔范圍：0.3mm-16mm（可訂制）
|
一、 自動圓管鉆孔機介紹
1、圓管鉆孔機是多米機械自主研發制造的一款獲得專利證書的多工位鉆孔攻絲一體機，可同時放置多個產品不間斷自動加工，一個人可輕松操控多臺機床，節省了大量的人力成本，提高加工效率，是
現代工廠不可缺少的自動化設備。
2、自動三頭鉆孔機可對圓管鋼管自動鉆孔，360度無間隙任意旋轉，全自動定位，分度精度高。
二、 自動圓管鉆孔機優勢
1、多米圓管鉆孔機很顯著的一個特點就是加工速度快，主軸的轉速每分鐘可達24000轉，重復定位精度可達到0.02mm,而具體的轉數設定可依靠加工件的孔徑及材料做設置。
2、可依照客戶需求大行程加工，針對不同材質的工件、不同規格的孔徑有序鉆孔。一切設定好后，全自動鉆孔機會把同一種規格的孔徑加工完再返回加工另一種規格，中途無需換刀，減少誤差。
3、可根據生產需求多次自動進給，而且有自動退屑的功能，這樣對加工過的孔進行攻絲的時候不會因殘屑產生誤差或者斷絲錐。
4、多米機械的自動鉆床搭載工控三軸聯動，可實現三維模式下的任何動作，不必因?yàn)楣ぜ叩筒煌蛘吲帕胁灰?guī)則影響加工。
5、全部增加斷鉆頭自動報警功能，能夠及時提醒操作者，更安全的加工。
| 項目/型號 | DNC-1503R4 | 單位 |
| 機床外形尺寸（長X寬X 高） | 2500*1000*1400 | mm |
| X軸行程（主軸左右移動） | 1500 | mm |
| Z軸行程（主軸上下移動） | 100 | mm |
| A軸旋轉角度 | 360 | 度 |
| 主軸端面至工作臺面距離 | 120 | mm |
| 工作臺尺寸（長X寬） | X1500， Y280 | mm |
| 最大承重 | 60 | kg |
| T形槽尺寸 | 上寬13，下寬 20 | mm |
| 鉆孔直徑范圍 | 0.3-16（可訂制） | mm |
| 主軸轉速 | 0-24000（可選配） | rpm/min |
| 滾珠絲桿 | X：2010 Z:1605（臺灣原裝進口） | mm |
| 線性導軌 | X,Z:20*2（臺灣原裝 進口） | mm |
| 主軸電機 | 0.55/0.75/2.2 | kw |
| 快速進給 | 15000/15000 | mm/min |
| 定位精度 | ≤0.02/1000 | mm |
| 重復定位精度 | ≤0.02 | mm |
| 系統分辯率 | 0.001 | mm |
| 系統程序存儲量 | 約 10000 | 個 |
| 機床重量 | 約1200 | kg |
| 編程方式 | 手動編程，電腦編程兼 用 | |
| 編程傳輸方式 | USB | |
| 切削冷卻 | 噴水式切削冷卻系統 | |
| 系統外接信號控制 | 支持 | |
| 外接移動控制 | 手輪控制 | |
| 信號燈提示 | 三色加蜂鳴LED信號燈 |
